角式節流截止閥

產品中心 > 油田閥門系列 > 角式節流截止閥

角式節流截止閥

產品型號：J6B7Y
公稱壓力：PN16~45MPa
公稱通徑：DN25~45mm
適用介質：水、油品、天然氣等介質
適用溫度：-29～120℃

聯系購買

分享到：

產品詳細

概述

J6B7Y角式節流截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。

結構特點

構造較簡單，便于制造和維修，成本低；
調節精度不高，不能作調節使用；
密封面易沖蝕，不能作切斷介質用；
密封性較差；

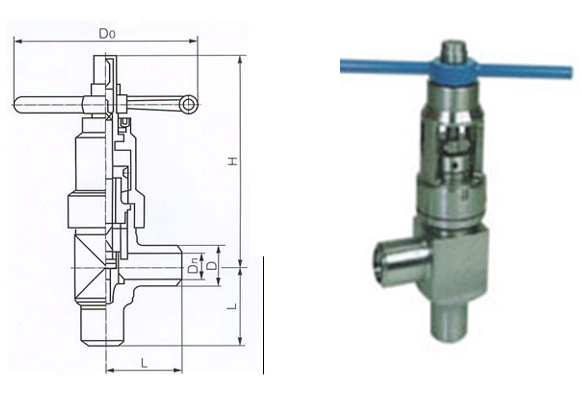

產品平面圖

外形及連接尺寸

PN(MPa)	DN(mm)	L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550
